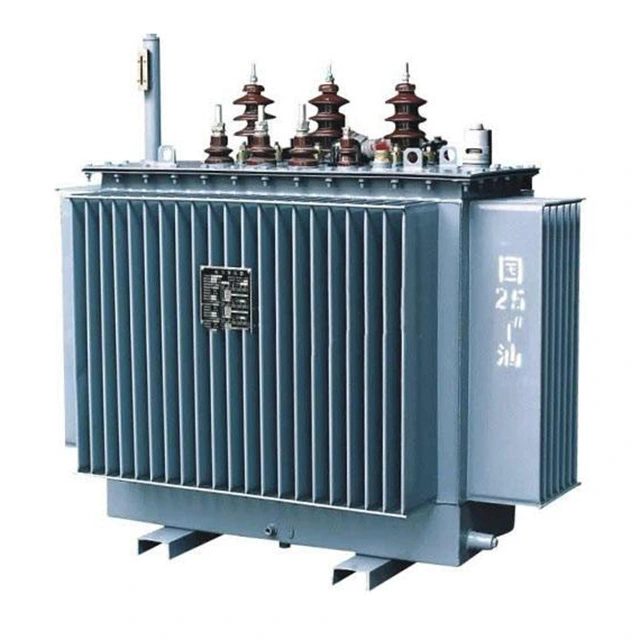

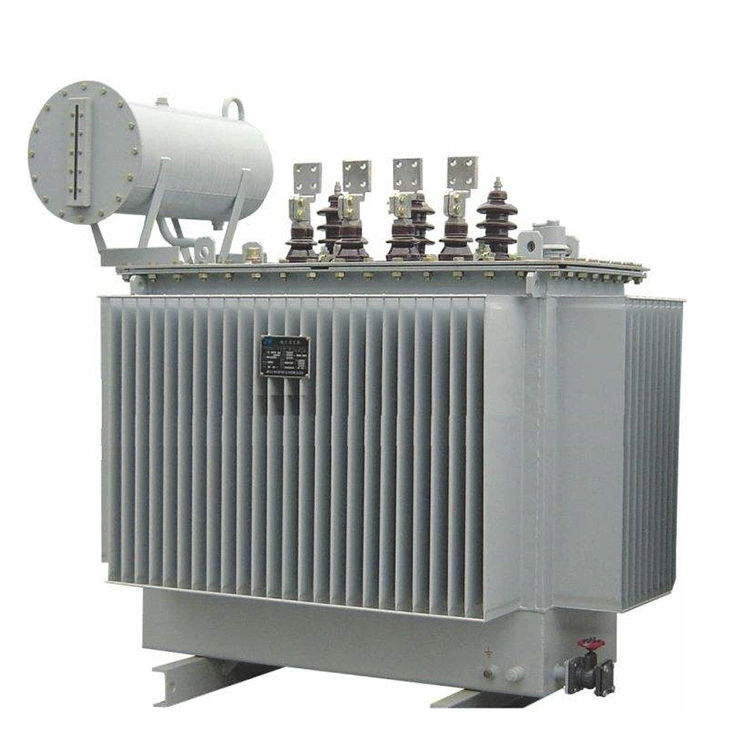

ترانسفورماتور برق 3 فاز 10kv 400kva

ترانسفورماتور برق 3 فاز 10kv 400kva عمدتاً از اجزایی مانند هسته، سیم پیچی، مخزن روغن، دستگاه خنک کننده و دستگاه حفاظتی تشکیل شده است. هسته‌ها همگی ساختاری از نوع هسته دارند و معمولاً ساختار نوع هسته از فرآیند مونتاژ همپوشانی استفاده می‌کند. سیم پیچ ها بخش مدار ترانسفورماتور قدرت سه فاز هستند.

بوشینگ‌های فشار قوی و پایین ترانسفورماتور قدرت 3 فاز 10kv 400kva لوله‌های عایق چینی حاوی رسانا هستند. برای تثبیت و عایق بندی اتصالات و انتهای خروجی سیم پیچ های اولیه و ثانویه ترانسفورماتور استفاده می شود.

مخزن روغن از بدنه مخزن، پوشش مخزن، دستگاه دفع حرارت و شیر تخلیه روغن تشکیل شده است. وظایف اصلی آن ادغام ترانسفورماتور در یک کل و ایجاد اتلاف گرما است. در داخل سیم پیچ ها، یک هسته و روغن ترانسفورماتور قرار دارد.

روغن ترانسفورماتور قدرت 3 فاز 10kv 400kva نه تنها عملکرد خنک کننده در گردش و اتلاف گرما را دارد، بلکه یک اثر عایق نیز دارد. فاصله مشخصی بین سیم پیچ ها و بدنه مخزن (دیواره مخزن و کف مخزن) وجود دارد که توسط لایه عایق روغن در مخزن جدا می شود.

لوله ضد انفجار، عملکرد آن جلوگیری از حوادث انفجار در مخزن سوخت است. تپ چنجر برای تغییر تعداد دور سیم پیچ های ترانسفورماتور برای تنظیم ولتاژ خروجی ترانسفورماتور استفاده می شود. روشی که توسط ترانسفورماتور قدرت 3 فاز 10kv 400kva تنظیم ولتاژ می‌شود، این است که روی یکی از سیم‌پیچ‌های آن ضربه بزنید تا بخشی از پیچ‌ها را در سیم‌پیچ برداشته یا اضافه کنید، در نتیجه تعداد چرخش‌ها را تغییر داده و به هدف تغییر نسبت ولتاژ می‌رسید.

پارامتر فنی:

س: هسته ترانسفورماتور قدرت 3 فاز 10kv 400kva چگونه گرما را دفع می کند؟

پاسخ: در طول عملکرد عادی ترانسفورماتور، هسته به دلیل از دست دادن آهن گرما تولید می کند. هرچه وزن و حجم هسته بیشتر باشد، گرمای بیشتری تولید می کند. دمای روغن ترانسفورماتور بالای 95 درجه مستعد پیری است، بنابراین دمای سطح هسته باید تا حد امکان زیر این دما نگه داشته شود. این امر مستلزم آن است که ساختار اتلاف حرارت هسته به سرعت گرمای هسته را دفع کند. ساختار اتلاف حرارت عمدتاً برای افزایش سطح اتلاف حرارت هسته است. اتلاف حرارت هسته عمدتاً شامل اتلاف حرارت کانال روغن و اتلاف حرارت کانال هوا از هسته است.

در ترانسفورماتورهای غوطه‌ور در روغن با ظرفیت بالا، کانال‌های روغن اغلب بین لایه‌های هسته تنظیم می‌شوند تا اثر اتلاف گرما را افزایش دهند. کانال های روغن دو نوع هستند: یکی موازی با ورق های فولادی سیلیکونی و دیگری عمود بر ورق های فولادی. ترتیب دوم اثر اتلاف گرما بهتری دارد، اما ساختار پیچیده تر است.

در ترانسفورماتورهای نوع خشک، هسته با هوا خنک می شود. برای اطمینان از اینکه دمای هسته از مقدار مجاز تجاوز نمی کند، کانال های هوا اغلب در ستون ها و یوغ های هسته آهنی نصب می شوند.
