ترانسفورماتور برق 22kv تا 400v 200kva

Wenzhou Xifa Electric Power Equipment Co., Ltd. سازنده ای است که بر تولید ترانسفورماتورهای قدرت 22kv تا 400v 200kva تمرکز دارد. این بر طراحی و ساخت متمرکز است. هدف ما همیشه ارائه خدمات سفارشی انعطاف پذیر، کیفیت ترانسفورماتور ایمن و قابل اعتماد و تحویل سریع به شرکا بوده است. ترانسفورماتور برق 22kv تا 400v 200kva گواهینامه های بین المللی مربوطه را دریافت کرده است و می تواند نیازهای مختلف پروژه های مهندسی داخلی و بین المللی را برآورده کند. برای استعلام قیمت ها یا بازدید از کارخانه خوش آمدید!

ارسال استعلام

توضیحات محصول

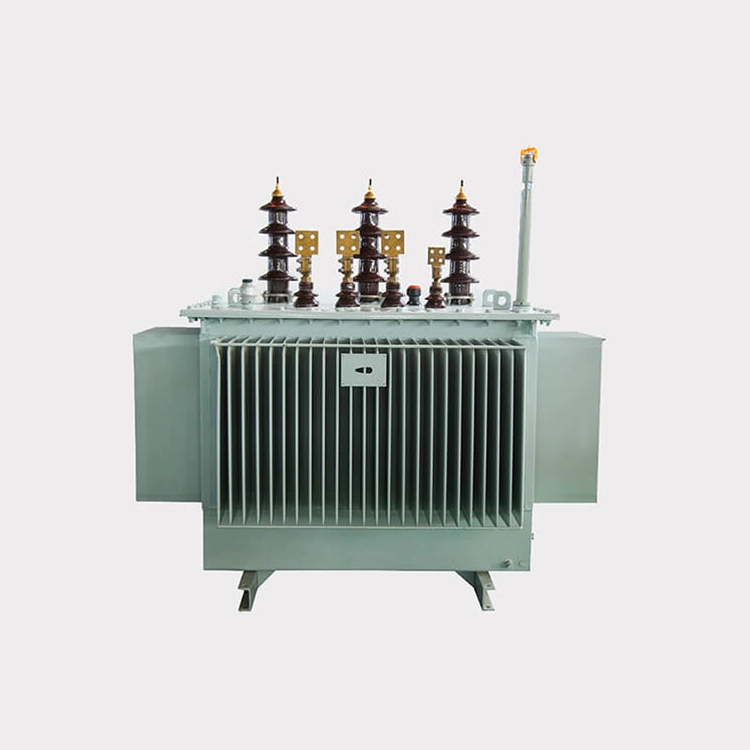

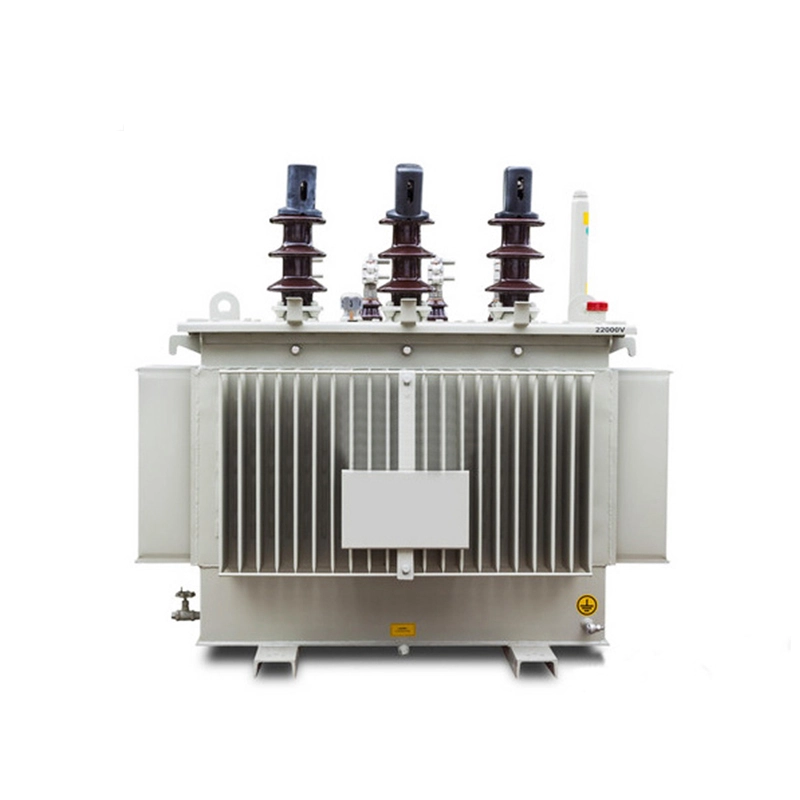

ترانسفورماتور قدرت 22kv تا 400v 200kva یک تجهیزات الکتریکی کلیدی ضروری در زمینه انتقال و توزیع نیرو است. این ترانسفورماتور تبدیل ولتاژ و انتقال نیرو را بر اساس اصل القای الکترومغناطیسی انجام می‌دهد. این تجهیزات عمدتاً از یک هسته، سیم پیچ، ساختار اتلاف حرارت و اجزای حفاظت ایمنی، با ساختار پایدار و عملکرد قابل اعتماد تشکیل شده است.

ترانسفورماتور قدرت 22kv تا 400v 200kva از ورق‌های فولادی سیلیکونی با نفوذپذیری مغناطیسی بالا نورد سرد با کیفیت بالا به عنوان ماده استفاده می‌کند و از فرآیند لمینیت پیشرونده چند مرحله‌ای با شیب کامل 45 درجه استفاده می‌کند، که تضمین می‌کند بدون اتلاف بار و جریان بدون بار به میزان قابل توجهی کاهش می‌یابد.

برای سیم‌پیچ ولتاژ پایین ترانسفورماتور قدرت 22kv تا 400v 200kva، به جز برای ترانسفورماتورهای با ظرفیت کوچک که از سیم‌های مسی استفاده می‌کنند، ساختار کلی استوانه‌ای استوانه‌ای با فویل مسی است. سیم‌پیچ ولتاژ بالا ساختار استوانه‌ای چند لایه را با استفاده از سیم‌های مسطح با روکش کاغذ یا سیم‌های لعابی به کار می‌گیرد.

با اتخاذ روش سیم پیچی مشابه و استفاده از یک ماشین سیم پیچی با سرعت بالا، اطمینان حاصل می شود که کشش سیم پیچ ثابت می ماند و دسته سیم از نزدیک مرتب می شود، در نتیجه توزیع چرخش آمپر متعادل، میدان مغناطیسی نشتی کم، استحکام مکانیکی بالا و قابلیت ضد اتصال کوتاه قوی به دست می آید.

22kv To 400v 200kva Power Transformer

پارامتر فنی:

نام محصول	ترانسفورماتور قدرت 22kv تا 400v 200kva
ظرفیت رتبه بندی شده	200 کیلو ولت آمپر
رتبه بندی ولتاژ بالا	22 کیلو ولت
رتبه بندی ولتاژ پایین	400 ولت
شماره فاز	3 فاز
فرکانس	50 هرتز
گروه برداری	Dyn11
روش خنک کننده	ONAN (روغن طبیعی هوای طبیعی)
بدون از دست دادن بار	380 وات
از دست دادن بار	2400 وات
جریان بدون بار	≤1.2٪
ولتاژ امپدانس	4.0٪
محدوده تنظیم ولتاژ	± 5٪
سطح عایق	کلاس 24 کیلو ولت
درجه حفاظت	IP20 / IP54
ابعاد کلی (L×W×H)	1350×750×1250 میلی متر
استاندارد اجرایی	IEC 60076، GB 1094

ویژگی ها：

1. راندمان بالا و صرفه جویی در انرژی

میانگین تلفات بدون بار ترانسفورماتور 22kv تا 400v 200kva در مقایسه با استاندارد GB/T6451 30 درصد کاهش می یابد، میانگین تلفات بار 25 درصد کاهش می یابد و هزینه عملیاتی به طور متوسط 20 درصد کاهش می یابد.

2. قابلیت اطمینان بالا

ترانسفورماتورهای قدرت 22kv تا 400v 200kva دارای قابلیت ضد اتصال کوتاه قوی هستند و طراحی ساختار کاملاً مهر و موم شده می تواند از ورود اکسیژن و رطوبت جلوگیری کند، پیری عایق را کندتر کند و عمر مفید را افزایش دهد.

3. کارکرد بدون تعمیر و ماندگاری

در طول دوره استفاده معمولی، نیازی به تعویض روغن ترانسفورماتور نیست. هزینه نگهداری کم است و طول عمر طراحی می تواند بیش از 20 سال باشد.

س: ساختار و روش آب بندی مخزن روغن ترانسفورماتور قدرت 22kv تا 400v 200kva چیست؟ سطح مخزن سوخت چگونه درمان می شود؟

A: مخزن روغن راه راه با ساختار کاملاً مهر و موم شده (لبه مخزن می تواند جوش داده شود یا پیچ شود) پذیرفته شده است. صفحات راه راه با تا کردن صفحات فولادی نورد سرد، که عملکرد اتلاف گرما و تنظیم حجم روغن را از طریق تغییر شکل الاستیک دارند، تشکیل می‌شوند و می‌توانند جایگزین مخزن روغن شوند. و در مورد فناوری آب بندی، سیلیکون نیمه مایع وارداتی به عنوان ماده آب بندی ترانسفورماتور قدرت 22kv تا 400v 200kva استفاده می شود که در برابر دماهای بالا مقاوم است و به راحتی پیر نمی شود و عملکرد آب بندی خوبی دارد. همه بست ها از مهره های ضد شل شدن خودکار استفاده می کنند.

علاوه بر این، مخزن روغن با حذف زنگ سندبلاست و پاشش پودر الکترواستاتیک (مانند رزین اپوکسی یا روکش‌های رزین اکریلیک)، با ضخامت لایه رنگی بیش از 150 میکرومتر، مقاومت در برابر خوردگی، مقاومت در برابر آب و هوا و خواص ضد پیری را ارائه می‌کند.
