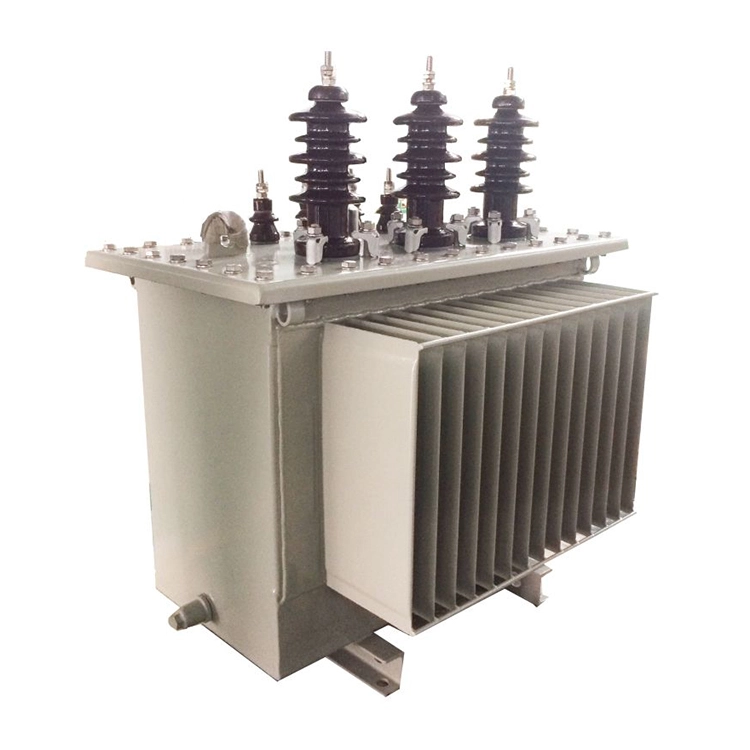

ترانسفورماتورهای برق سه فاز استپ آپ 80kva 415v به 11kv

با ولتاژ ورودی 415 ولت و ولتاژ خروجی 11 کیلو ولت، ترانسفورماتورهای قدرت 3 فاز 80kva 415 ولت تا 11 کیلو ولت یک ترانسفورماتور تقویت کننده است. Wenzhou Xifa Electric Power Equipment Co., Ltd. آن را با استفاده از فناوری پیشرفته و مواد با کیفیت بالا تولید می کند. لایه نازک هسته ورق فولادی سیلیکونی نورد شده می تواند اتلاف انرژی را کاهش دهد. سیم‌پیچ‌ها از سیم‌های مسی عایق سیم پیچ بزرگ استفاده می‌کنند که تضمین می‌کند که عملکرد قابل اعتماد و عمر طولانی خواهد داشت.

ارسال استعلام

توضیحات محصول

ترانسفورماتورهای قدرت 3 فاز 80kva 415 ولت تا 11 کیلو ولت، جریان متناوب ولتاژ پایین 415 ولت را توسط سیم پیچ اولیه دریافت می کنند. میدان مغناطیسی متمرکز شده و از سیم پیچ اولیه به سیم پیچ ثانویه از طریق هسته آهنی چند لایه هدایت می شود و یک جریان متناوب ولتاژ بالا با تلفات نسبی 11 ولت خروجی می شود.

ترانسفورماتورهای قدرت 3 فاز 80kva 415v تا 11kv عمدتاً برای انتقال برق از راه دور، اتصال برق فتوولتائیک/بادی به شبکه و منبع تغذیه ولتاژ بالا صنعتی استفاده می‌شود. انواع متداول عبارتند از غوطه‌ور در روغن، سیم‌پیچ‌های مسی، و اتصال Dyn11 که با استانداردهای IEC 60076/GB 1094 مطابقت دارند.

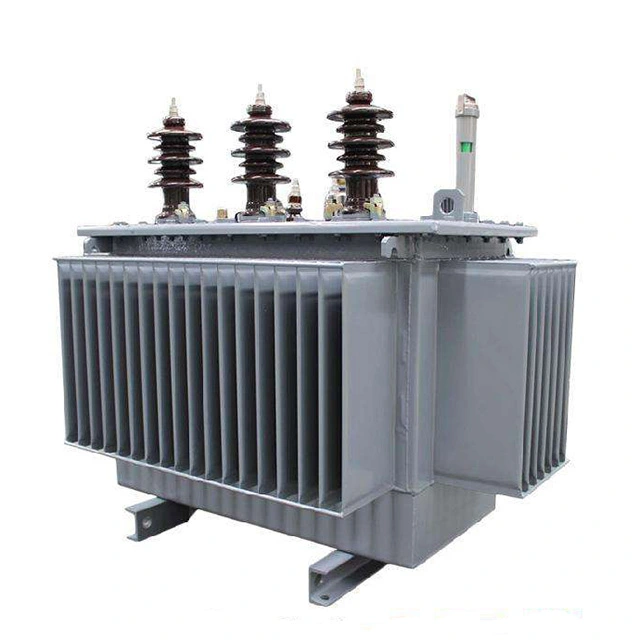

80kva 3 Phase Step Up Power Transformers 415v To 11kv

پارامتر فنی:

نام محصول	ترانسفورماتورهای قدرت سه فاز 80kva 415v به 11kv
ولتاژ پایین	415 V
ولتاژ بالا	11 کیلو ولت
انگلستان	4%
فرکانس سیستم	50 هرتز
از دست دادن مدار باز	0.18 کیلو وات
از دست دادن بار	1.25 کیلو وات
روی Range ضربه بزنید	± 2 × 2.5٪
مواد اصلی	ورق های فولادی سیلیکونی جهت نورد سرد با کیفیت بالا
گروه اتصال	Dyn11 / Yy0

چه نوع آزمایش هایی باید در حین کارکرد ترانسفورماتورهای 3 فاز 80kva 415v تا 11kv انجام شود؟

برای اطمینان از عملکرد عادی ترانسفورماتور، آزمایش های زیر باید به طور مکرر انجام شود:

(1) تست دما اینکه آیا وضعیت کار ترانسفورماتور عادی است و سطح دما بسیار مهم است. طبق مقررات، دمای روغن لایه بالایی نباید از 85 درجه سانتیگراد بیشتر شود (افزایش دما نباید از 55 درجه سانتیگراد بیشتر شود). به طور کلی، ترانسفورماتورها مجهز به دستگاه های اندازه گیری دما هستند.

(2) تست بار. برای بهبود میزان استفاده از ترانسفورماتورهای قدرت 80kva 3 فاز 415v به 11kv و کاهش تلفات برق، لازم است ظرفیت منبع تغذیه واقعی که ترانسفورماتور می‌تواند در حین کار تحمل کند، تعیین شود. کار اندازه‌گیری معمولاً در طول دوره اوج مصرف برق در هر فصل انجام می‌شود و مستقیماً با استفاده از یک گیره روی آمپرمتر اندازه‌گیری می‌شود. مقدار جریان باید 70 تا 80 درصد جریان نامی ترانسفورماتور باشد. اگر از این محدوده فراتر رفت، نشان دهنده بارگذاری بیش از حد است و باید بلافاصله تنظیم شود.

(3) تست ولتاژ. محدوده تغییرات ولتاژ باید در ± 5٪ از ولتاژ نامی باشد. اگر از این محدوده فراتر رفت، باید از تپ چنجر برای تنظیم استفاده کرد تا ولتاژ را در محدوده مشخص شده قرار دهد. به طور کلی، ولتاژ پایانه سیم پیچ ثانویه و ولتاژ پایانه کاربر نهایی با استفاده از یک ولت متر اندازه گیری می شود.

(4) تست مقاومت عایق. برای اینکه ترانسفورماتورهای قدرت 3 فاز 80kva 415 ولت به 11 کیلو ولت در حالت کارکرد عادی نگه داشته شوند، باید آزمایش مقاومت عایق انجام شود تا از پیری عایق و حوادث جلوگیری شود. در حین آزمایش، سعی کنید عملکرد ترانسفورماتور را متوقف کنید و از مگاهم متر برای اندازه گیری مقدار مقاومت عایق ترانسفورماتور استفاده کنید. مقاومت اندازه گیری شده نباید کمتر از 70 درصد مقدار اندازه گیری شده قبلی باشد. هنگام انتخاب مگاهم متر، سیم پیچ ولتاژ پایین می تواند از سطح ولتاژ 500 ولت استفاده کند.
