ترانسفورماتور غوطه ور روغنی 11kv به 0.4kv 800kva

Wenzhou XiFa Electrical Power Equipment Co., Ltd نه تنها تولید کننده ای قابل اعتماد برای تولید ترانسفورماتور غوطه ور روغنی 11kv تا 0.4kv 800kva است، بلکه خدماتی را به شرکت های برق، پیمانکاران EPC و کاربران صنعتی برای دستیابی به منبع تغذیه قابل اعتماد، کاهش مصرف انرژی و اطمینان از بهره برداری از پروژه ها در برنامه ارائه می دهد. Wenzhou XiFa با هدف کاهش هزینه های عملیاتی در ساخت ترانسفورماتورهای غوطه ور نفتی 11kv تا 0.4kv 800kva کم تلفات، در عین حال، کارخانه می تواند بیش از 50 قطعه ترانسفورماتور غوطه ور روغنی 800 kva را در 30 روز تولید کند تا از تکمیل پروژه در برنامه با زمان تحویل قابل اطمینان اطمینان حاصل کند.

ارسال استعلام

توضیحات محصول

ترانسفورماتور غوطه‌ور در روغن 11kv تا 0.4kv 800kva یک دستگاه تبدیل قدرت است که از روغن عایق برای کنترل دمای عملیاتی و حفظ عملکرد قابل اعتماد استفاده می‌کند. بخش‌های فعال ترانسفورماتور غوطه‌ور شده در روغن 11kv تا 0.4kv 800kva در داخل یک مخزن فولادی جوش داده شده پر از روغن عایق قرار دارند. روغن هم به عنوان یک محیط خنک کننده و هم به عنوان یک وسیله عایق الکتریکی عمل می کند که اجازه می دهد گرمای تولید شده در حین کار به طور موثر و ایمن دفع شود. با توجه به روش‌های خنک‌سازی و رتبه‌بندی ظرفیت، ترانسفورماتورهای غوطه‌ور در روغن به طور کلی به ترانسفورماتورهای غوطه‌ور شده با روغن خنک‌شونده طبیعی و ترانسفورماتورهای غوطه‌ور با هوای اجباری طبقه‌بندی می‌شوند که به ترتیب ONAN و ONAF نیز نامیده می‌شوند.

اجزای اصلی ترانسفورماتور غوطه ور در روغن:

1. هسته مغناطیسی

هسته مغناطیسی مسیری را برای شار مغناطیسی فراهم می کند و بخش مرکزی ترانسفورماتور غوطه ور در روغن 11kv تا 0.4kv 800kva را تشکیل می دهد. انتقال انرژی الکتریکی بین سیم پیچ ها از طریق القای الکترومغناطیسی را امکان پذیر می کند.

2. سیم پیچ

سیم پیچ ها میدان مغناطیسی مورد نیاز برای تبدیل ولتاژ را ایجاد می کنند. آنها از سیم پیچ های رسانا پیچیده شده در اطراف هسته ساخته می شوند که سیم پیچ ها با استفاده از مواد کاغذی تخصصی و لایه های عایق محافظ عایق بندی می شوند. با افزایش ولتاژ عملیاتی، عایق ضخیم تری برای اطمینان از استحکام دی الکتریک کافی و ایمنی عملیاتی اعمال می شود.

3. مخزن ترانسفورماتور

مخزن ترانسفورماتور هسته و سیم پیچ ها را برای محافظت مکانیکی برای مجموعه داخلی در خود جای می دهد. بوش های نصب شده بر روی مخزن به سیم پیچ ها اجازه می دهد تا با حفظ عایق مناسب به سیستم قدرت متصل شوند. رادیاتورهای متصل به مخزن سطح خارجی را افزایش می دهند که باعث بهبود اتلاف گرما و افزایش عملکرد خنک کننده می شود.

4. روغن عایق

روغن عایق داخل مخزن را پر می کند و دو عملکرد اساسی را انجام می دهد. عایق الکتریکی بین اجزای پر انرژی را فراهم می کند و به عنوان یک محیط خنک کننده عمل می کند. در طول عملیات، روغن به طور طبیعی یا از طریق مسیرهای جریان کمکی در اطراف سیم پیچ ها و مجموعه هسته گردش می کند. گرما را از نقاط داغ دور می کند و به مخزن و رادیاتورها منتقل می کند و در محیط اطراف آزاد می شود.

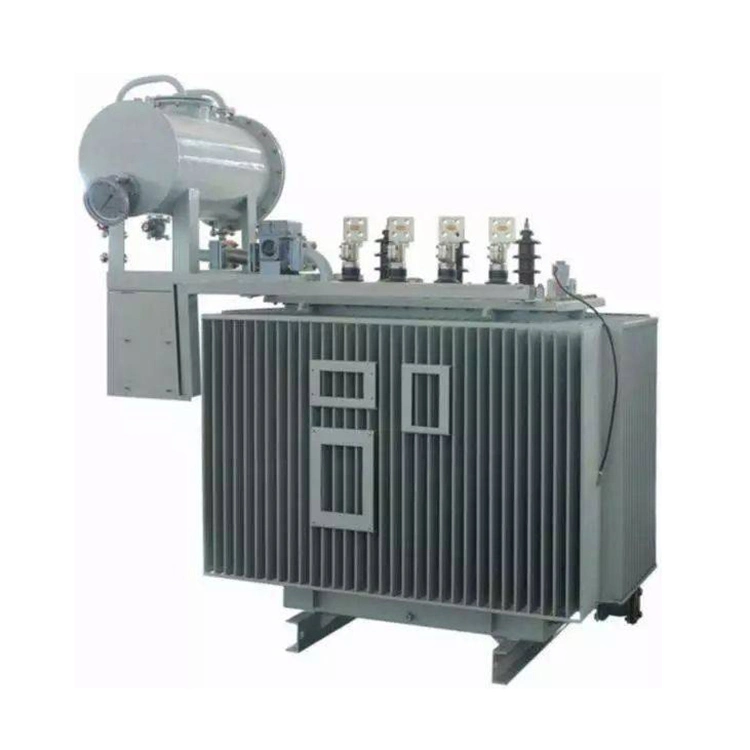

Oil Immersed Transformer 11kv To 0 4kv 800kva

مشخصات فنی:

نام محصول		ترانسفورماتور غوطه ور روغنی 11kv تا 0.4kv 800kva
ظرفیت رتبه بندی شده		800 کیلو ولت آمپر
ولتاژ بالای سیستم		12 کیلو ولت
ولتاژ اولیه نامی		11 کیلوولت ± 2 × 2.5٪
ولتاژ ثانویه نامی		400/230 V
روی Changer ضربه بزنید	تایپ کنید	DETC یا OLTC
	محدوده	± 2×2.5٪، 5 موقعیت
کارایی		≥ 99٪
امپدانس		4.5٪ با تحمل ± 10٪
حداکثر دما		≤50 ℃
رطوبت نسبی		95%

مزایای کلیدی ترانسفورماتورهای غوطه ور در روغن

1. عملکرد عایق عالی

ترانسفورماتورهای غوطه ور در روغن 11kv تا 0.4kv 800kva به دلیل قدرت دی الکتریک بالای روغن عایق، عایق الکتریکی فوق العاده ای ارائه می دهند. روغن همچنین اتلاف گرمای موثری را فراهم می کند. این ترانسفورماتورهای غوطه‌ور در روغن را برای کاربردهای ولتاژ بالا و توان بالا مناسب می‌سازد. ترانسفورماتورهای غوطه‌ور در روغن 11kv تا 0.4kv 800kva به‌طور گسترده در شبکه‌های انتقال نیرو، تأسیسات صنعتی، و پست‌هایی که در آن‌ها به کارکرد مطمئن در شرایط الکتریکی سخت نیاز است استفاده می‌شود.

2. خنک کننده کارآمد و عمر طولانی

قابلیت خنک‌کنندگی روغن عایق به حفظ دمای عملیاتی پایدار حتی در شرایط بارگذاری سنگین کمک می‌کند. در مقایسه با ترانسفورماتورهای نوع خشک، به ترانسفورماتورهای غوطه‌ور در روغن اجازه می‌دهد تا بارهای اضافی پایدار را به طور مؤثرتری مدیریت کنند و به عمر عملیاتی طولانی‌تر کمک می‌کند. با نگهداری مناسب، بسیاری از ترانسفورماتورهای غوطه ور در روغن برای دو تا سه دهه در خدمت باقی می مانند.

3. راه حل مقرون به صرفه

برای قدرت یکسان، ترانسفورماتورهای غوطه‌ور در روغن معمولاً نسبت به ترانسفورماتورهای رزین ریخته‌گری اقتصادی‌تر هستند. هزینه سرمایه‌گذاری اولیه پایین‌تر آن‌ها را به گزینه‌ای جذاب برای تاسیسات، پروژه‌های صنعتی و توسعه‌های زیرساختی تبدیل می‌کند که به دنبال تعادل بین عملکرد و بودجه هستند.

4. عملیات قابل اعتماد در محیط‌های سخت

ترانسفورماتورهای غوطه ور در روغن 11kv تا 0.4kv 800kva برای عملکرد قابل اعتماد در شرایط عملیاتی چالش برانگیز طراحی شده اند، که شامل مناطقی با دمای محیط بالا و محیط گرد و غبار است. ساختار مستحکم و مقاومت قوی آنها در برابر اغتشاشات خارجی به اطمینان از توزیع پایدار و قابل اعتماد نیرو در محیط های پر تقاضا کمک می کند.
