Padmounted Transformer 100 Kva 13.8 Kv

Wenzhou XiFa Electric Power Equipment Co., Ltd شرکتی است که عمدتاً در زمینه تولید ترانسفورماتور فعالیت می کند. یک تیم فنی حرفه ای ایجاد کرده و کارگران ماهر دارد. ترانسفورماتور Padmounted 100 kva 13.8 kv با استفاده از تکنولوژی پیشرفته و مواد با کیفیت بالا طراحی و توسعه یافته است. گزارش‌های تست انواع مختلفی را گذرانده است و با استانداردهای بین‌المللی مانند IEC مطابقت دارد. این ترانسفورماتور می تواند خدمات ایمن و مطمئن را برای مدت طولانی به شما ارائه دهد و با کاهش تلفات می تواند نیازهای اقتصادی و کارآمد شما را برآورده کند.

ارسال استعلام

توضیحات محصول

قدرت نامی این ترانسفورماتور padmounted 100 kva 13.8 kv توسط ONAN خنک می‌شود. ولتاژ اولیه 13.8 کیلو ولت و محدوده شیر 2.5 ± 2.5٪ (NLTC) است. ولتاژ ثانویه را می توان سفارشی و انتخاب کرد. آنها یک گروه برداری Dyn11 را تشکیل می دهند.

این ترانسفورماتور با فناوری پیشرفته طراحی شده و از مواد و اجزای با کیفیت بالا استفاده می کند، بنابراین ترانسفورماتور 100 kva 13.8 kv با کیفیت قابل اعتماد و زمان کار طولانی را تضمین می کند. این تجهیزات به دقت از ورق‌های فولادی سیلیکونی با نفوذپذیری بالا، سیم‌پیچ‌های رسانا با خلوص بالا، مواد عایق مقاوم در برابر پیری و اجزای مهر و موم شده بادوام ساخته شده‌اند. کیفیت اجزای اصلی به شدت کنترل می شود تا از پایداری کل دستگاه از منبع اطمینان حاصل شود.

با مقاومت فوق العاده در برابر شوک الکتریکی و خوردگی ناشی از رطوبت، ترانسفورماتور Padmounted 100 kva 13.8 kv عملکرد عایق عالی دارد. می تواند با شرایط آب و هوایی مختلف در فضای باز سازگار شود. در حین کار، لرزش کم و صدای کم دارد و تلفات بدون بار و تلفات بار به خوبی کنترل می شود و در نتیجه باعث صرفه جویی در انرژی و اثرات کاهش مصرف می شود.

ساختار مکانیکی ترانسفورماتور padmounted 100 kva 13.8 kv پایدار و قابل اعتماد است، با سطح انطباق حفاظت آب بندی که مطابق با استانداردها است. این به طور موثر از مشکلات نشت روغن جلوگیری می کند و ویژگی های حفاظتی و ایمنی را با هم ترکیب می کند.

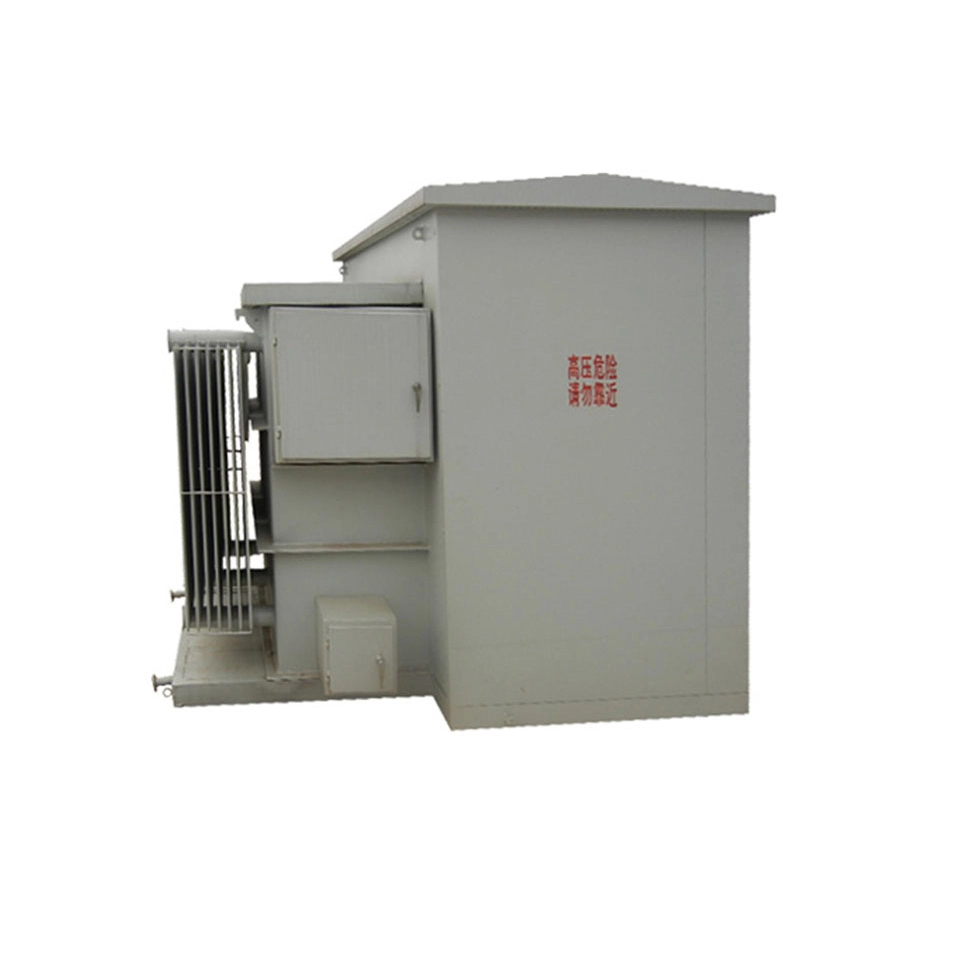

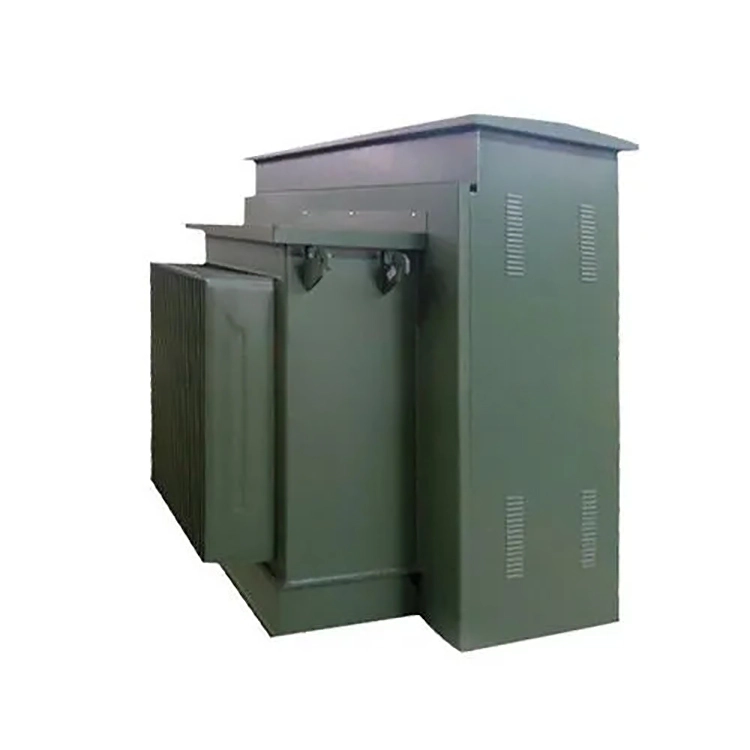

Padmounted Transformer 100 Kva 13 8 Kv

پارامتر فنی:

نام محصول	ترانسفورماتور padmounted 100 kva 13.8 kv
روش خنک کننده	اونان
ولتاژ اولیه (HV).	13.8 کیلو ولت
ولتاژ ثانویه (LV).	120/240 ولت / 480 ولت / 600 ولت
امپدانس	1.5٪ تا 4٪
ابعاد	1200 x 965 x 910 میلی‌متر
بدون از دست دادن بار	≤280 وات
از دست دادن بار	≤1010 وات
روی Changer Range ضربه بزنید	± 2 × 2.5٪
نرخ تنظیم ولتاژ	≤3٪
کلاس عایق	HV:17kV، LV:1.2kV

برای یک ترانسفورماتور 100 kva 13.8 kv که در حال کار است، فرض کنید یک اتصال کوتاه فلزی سه فاز در خروجی سمت ولتاژ پایین ترانسفورماتور رخ می دهد، اما فیوز سمت ولتاژ بالا منفجر نشده است و قطع کننده مدار خروجی 13.8 کیلوولت هر یک از پست های بالادستی منفجر نشده است. دلایل احتمالی این پدیده چیست؟

هر یک از شرایط زیر را بررسی کنید:

یک

2. تنظیم حفاظت جریان بیش از حد برای قطع کننده مدار بالادست خیلی زیاد باشد و مقدار جریان اتصال کوتاه دقیقاً در منطقه مرده حفاظتی باشد.

3. ویژگی‌های خطای داخلی ترانسفورماتور 100 kva 13.8 kv ممکن است رخ دهد. خود ترانسفورماتور قبلاً دچار اتصال کوتاه یا خرابی هسته شده است و در نتیجه جریان اتصال کوتاه به مقدار نسبتاً کم (اما هنوز بسیار بیشتر از جریان نامی) محدود می شود که برای ذوب فوری فیوز کافی نیست اما برای ایجاد گرمایش مداوم کافی است.

4. بررسی کنید که آیا این ترانسفورماتور 100 kva 13.8 kv در padmounted به Dyn11 یا Yyn0 متصل است یا خیر. هنگامی که یک اتصال کوتاه سه فاز در سمت ولتاژ پایین رخ می دهد، آیا وضعیتی در سمت ولتاژ بالا ایجاد می شود که جریان فازهای بدون خطا به طور قابل توجهی افزایش نمی یابد و در نتیجه از فعال شدن توالی صفر بالادست یا حفاظت توالی منفی جلوگیری می کند.
