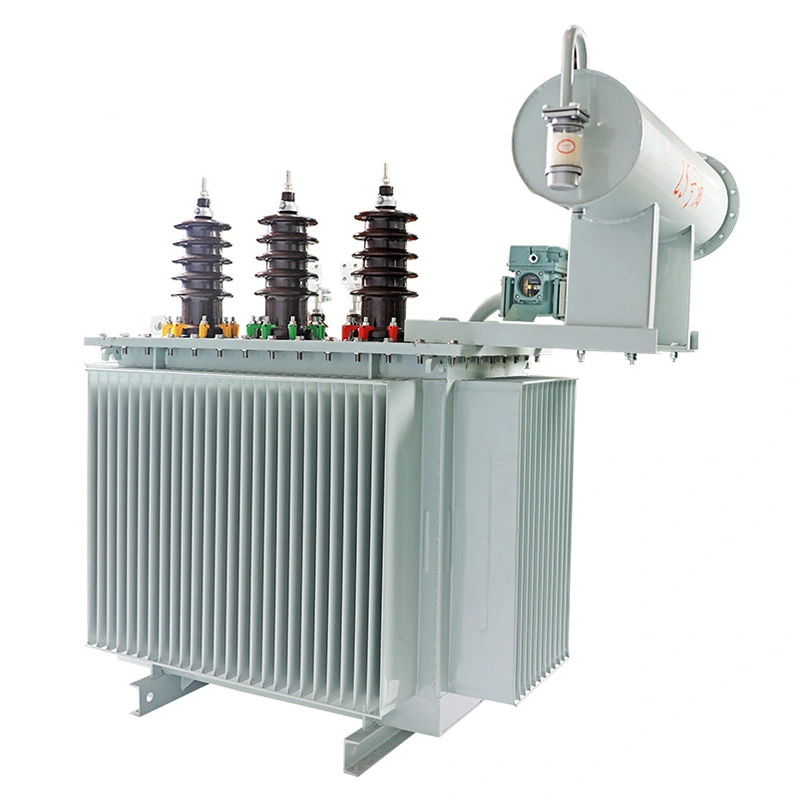

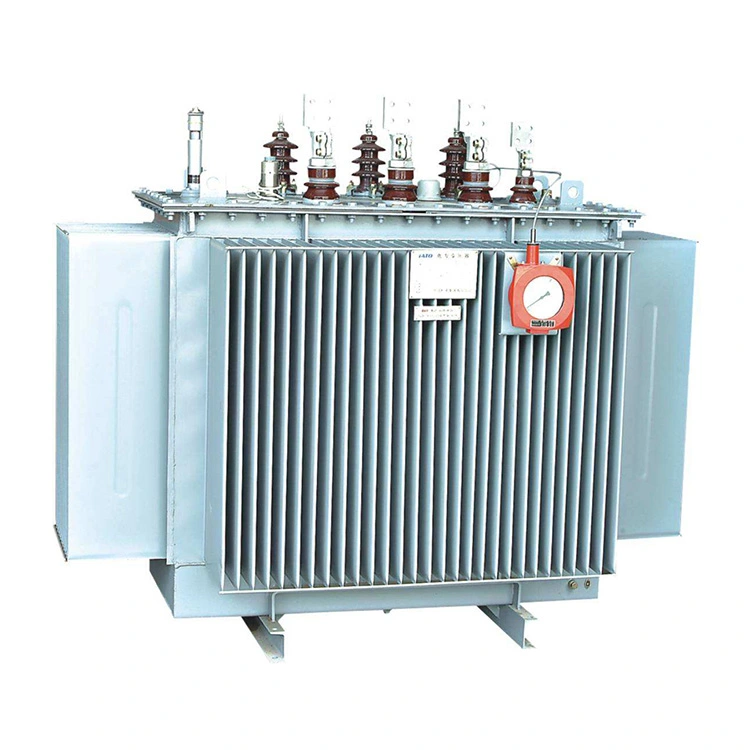

ترانسفورماتور برق توزیع 1000kva 11 تا 33kv یک تجهیزات الکتریکی کلیدی با ولتاژ متوسط است که مطابق با استانداردهای IEC 60076 و GB 1094 ساخته شده است. توان ورودی 11 کیلو ولت را به خروجی 33 کیلو ولت تبدیل می کند و انتقال انرژی بین سطوح ولتاژ را تحقق می بخشد که به طور گسترده در پارک های صنعتی، نیروگاه ها، ارتقاء شبکه روستایی و شرکت های صنعتی بزرگ استفاده می شود.
استفاده از گروه بردار YNd11، هسته فولادی سیلیکونی CRGO و سیمپیچهای مسی خالص، ترانسفورماتور توزیع برق 1000kva 11 تا 33kv دارای مصرف انرژی کم، ظرفیت اضافه بار قوی و عملکرد پایدار است. با تنظیم ولتاژ بدون بار 2×2.5٪، خروجی پایدار را تضمین می کند، و ساختار مهر و موم شده هرمتیک آن برای نصب در داخل و خارج مناسب است، و پشتیبانی توان قابل اعتماد را برای سناریوهای مختلف ارائه می دهد.
ترانسفورماتور برق توزیع 1000kva 11 تا 33kv عمدتاً در سناریوهای تقویت ولتاژ شبکه های برق ولتاژ متوسط استفاده می شود.
1. پارک های صنعتی، شرکت های بزرگ صنعتی و معدنی: توان 11 کیلو ولت تولید شده توسط نیروگاه های خود یا به دست آمده از شبکه برق را به توان ولتاژ بالا 33 کیلوولت برای انتقال برق داخلی و تامین برق به تجهیزات بزرگ تبدیل کنید.
2. نیروگاه ها و پست ها: به عنوان تجهیزات تقویت کننده ولتاژ برای مجموعه های تولیدی استفاده می شود و برق ولتاژ پایین تولید شده توسط ژنراتورها را به برق فشار قوی 33 کیلو ولت تبدیل می کند و آن را به شبکه برق فشار متوسط وصل می کند.
3. ارتقاء شبکه برق روستایی: افزایش سطح ولتاژ شبکه برق روستایی، کاهش تلفات انتقال و اطمینان از پایداری منبع تغذیه روستایی.
4. سایت های ساختمانی بزرگ و پروژه های تامین برق موقت: برق ولتاژ بالا 33 کیلو ولت پایدار را برای ماشین آلات ساختمانی بزرگ و سیستم های منبع تغذیه موقت فراهم می کند.
|
نام مورد |
ترانسفورماتور برق توزیع 1000kva 11 تا 33kv |
|
ظرفیت رتبه بندی شده |
1000 کیلو ولت آمپر |
|
نسبت ولتاژ نامی |
11 کیلو ولت / 33 کیلو ولت |
|
فرکانس رتبه بندی شده |
50 هرتز |
|
گروه برداری |
YNd11 |
|
روش خنک کننده |
ONAN |
|
روش تنظیم ولتاژ |
NLTC |
|
روی Range ضربه بزنید |
± 2 × 2.5٪ |
|
امپدانس اتصال کوتاه (بریتانیا) |
6.5٪ (75 ℃) |
|
بدون تلفات بار (P₀) |
S11: ≤1200W; S13: ≤800W |
|
از دست دادن بار (Pₖ، 75℃) |
S11: ≤8500W; S13: ≤7200W |
|
جریان بدون بار (I₀) |
≤1.0٪ |
|
نرخ تنظیم ولتاژ |
≤3.0٪ |
A: این ترانسفورماتور توزیع برق 1000kva 11 تا 33kv ساختاری کاملاً مهر و موم شده دارد. در حالت عادی بدون نشت روغن، نیازی به پر کردن مکرر روغن نیست.
دستورالعمل های تعمیر و نگهداری: برای آزمایش روغن ترانسفورماتور هر 1 تا 2 سال یکبار نمونه برداری کنید و ولتاژ شکست، رطوبت و مقدار اسید را آزمایش کنید. اگر سطح روغن کمتر از مقیاس استاندارد باشد، رنگ روغن تیره و کدر، رطوبت بیش از حد استاندارد باشد، یا استحکام عایق کاهش یابد، نیاز به تعویض به موقع روغن یا تعویض کلی روغن است. مخلوط کردن روغن ترانسفورماتور برندهای مختلف یا روغن ترانسفورماتور سازنده های مختلف اکیداً ممنوع است. پس از تعویض روغن، برای جلوگیری از خطاهای تخلیه موضعی ناشی از حباب های هوا در روغن، تخلیه کامل لازم است.
پاسخ: امپدانس اتصال کوتاه استاندارد روی 6.5٪ تنظیم شده است. این مقدار استاندارد ملی و تنظیم استاندارد IEC برای ترانسفورماتور قدرت توزیع 1000kva سطح 11 تا 33kv است. نمی توان آن را خودسرانه تغییر داد.
اهمیت طراحی هسته در این است که: اولاً، به طور مؤثری اوج جریان اتصال کوتاه را در طول خطاهای اتصال کوتاه شبکه محدود میکند، تأثیر نیروی الکتروموتور اتصال کوتاه را بر سیمپیچها و هسته ترانسفورماتور کاهش میدهد و از خطاهای عمده مانند تغییر شکل سیمپیچ و آسیب هسته جلوگیری میکند. دوم، با ظرفیت اتصال کوتاه شبکه ولتاژ متوسط مطابقت دارد، هماهنگی دقیق تنظیمات تابلو برق بالادست و پایین دست و تجهیزات حفاظت رله را تضمین میکند، از خاموش شدن بیش از حد خطاها جلوگیری میکند و پایداری کل سیستم توزیع ولتاژ متوسط را تضمین میکند. سوم، نرخ تنظیم ولتاژ ترانسفورماتور برق توزیع 1000kva 11 تا 33kv را کنترل میکند، از انحراف بیش از حد ولتاژ در طول نوسانات بار جلوگیری میکند و تضمین میکند که کیفیت منبع تغذیه مطابق با استانداردها باشد.
