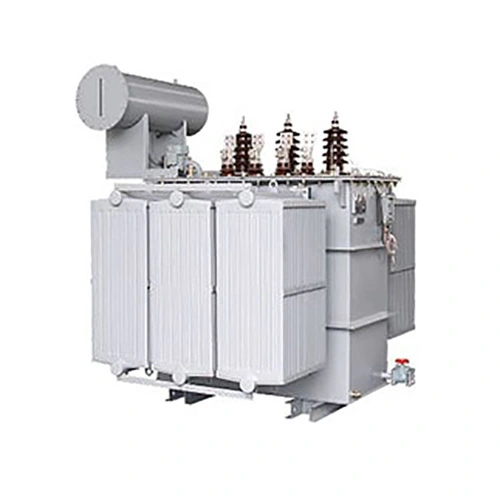

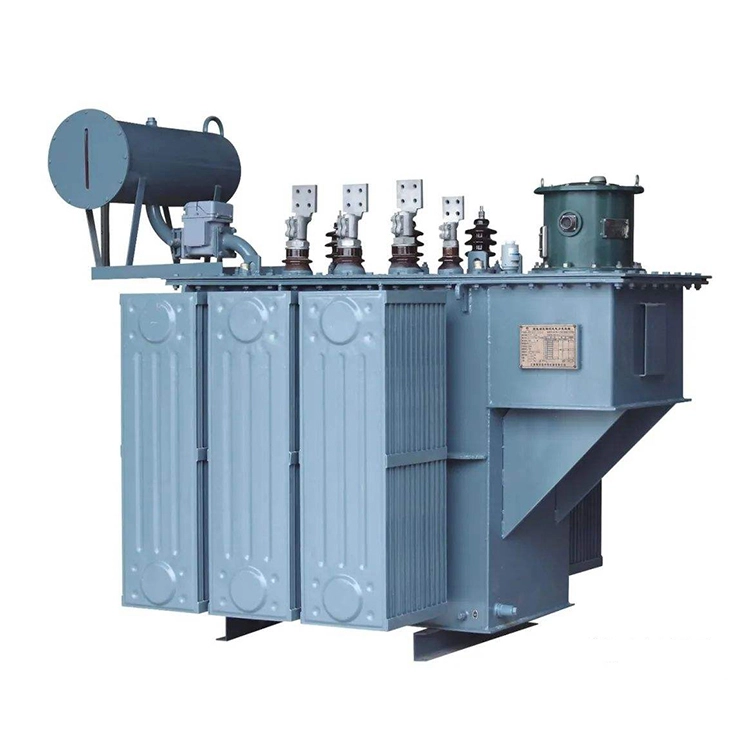

ترانسفورماتور برق 35 تا 0.4kv 3 فاز 2500kva

هسته 35 تا 0.4kv ترانسفورماتور قدرت 2500kva 3 فاز از ورق‌های فولادی سیلیکونی نورد سرد با هدایت مغناطیسی بالا ساخته شده است و کل فرآیند اتصال با استفاده از روش اتصال کامل مخروطی و بدون حفره انجام می‌شود و به طور موثر بدون تلفات بار و جریان تحریک را کاهش می‌دهد. هر دو سیم‌پیچ ولتاژ بالا و ولتاژ پایین از سیم‌های مسی بدون اکسیژن (یا سیم‌های آلومینیومی در صورت لزوم) ساخته شده‌اند، با سیم‌پیچ ولتاژ بالا در ساختار استوانه‌ای چندلایه و سیم‌پیچ ولتاژ پایین در سیم‌پیچ فویلی یا ساختار مارپیچی دوبل، استحکام الکتریکی و مقاومت اتصال کوتاه را فراهم می‌کند.

بدنه ترانسفورماتور قدرت 35 تا 0.4kv 3 فاز 2500kva تحت خشک کردن خلاء و عملیات تزریق روغن خلاء قرار می‌گیرد و از یک سیستم عایق پایدار و قابل اطمینان اطمینان می‌دهد. مخزن نفت از یک ورق موجدار یا ساختار لوله اتلاف گرما استفاده می کند، راندمان اتلاف گرما و عملکرد آب بندی را متعادل می کند و مجهز به دریچه های کاهش فشار، رله های گاز، گیج های سطح روغن، عناصر اندازه گیری دما و سایر دستگاه های حفاظتی کامل است.

کارخانه ما دارای ظرفیت کامل تولید فرآیند برای ترانسفورماتورهای 35 کیلوولت و بالاتر، از جمله سیم‌پیچ، مونتاژ هسته، مونتاژ پوشش، عملیات خلاء، و آزمایش کارخانه است. قبل از خروج از کارخانه، هر محصول تحت چندین آزمایش معمول مانند اندازه گیری مقاومت سیم پیچ، نسبت ولتاژ و تأیید تعیین گروه اتصال و غیره قرار می گیرد.

ترانسفورماتور قدرت 35 تا 0.4kv 3 فاز 2500kva دارای تلفات کم، نویز کم و افزایش دما کم است و برای کار مداوم در داخل، خارج، ارتفاع بالا یا مناطق با سطح آلودگی بالا مناسب است.

مشخصات فنی:

س: عملکرد اصلی ترانسفورماتور قدرت 35 تا 0.4kv 3 فاز 2500kva با امپدانس اتصال کوتاه 6.5٪ چیست و اهمیت آن برای عملکرد ایمن ترانسفورماتور چیست؟

پاسخ: امپدانس اتصال کوتاه 6.5 درصدی که به عنوان پیکربندی استاندارد برای ترانسفورماتور قدرت 3 فاز 2500 kva 35 تا 0.4 kv مشخص شده است، یک پارامتر کلیدی برای اطمینان از عملکرد ایمن و پایدار ترانسفورماتور است. این پارامتر می تواند به طور موثر جریان اتصال کوتاه در سمت ولتاژ پایین ترانسفورماتور قدرت 35 تا 0.4kv 3 فاز 2500kva را محدود کند، پایداری دینامیکی و حرارتی سیم پیچ ترانسفورماتور را افزایش دهد و از تغییر شکل و آسیب عایق سیم پیچ ها ناشی از خطاهای اتصال کوتاه جلوگیری کند. در عین حال، این پارامتر امپدانس با ساختار بدنه ترانسفورماتور تطبیق داده می شود که می تواند از نشتی غیر طبیعی میدان مغناطیسی و مشکلات گرمای بیش از حد جلوگیری کند. همچنین می‌تواند مبنای استانداردی برای تنظیم حفاظت رله ترانسفورماتور فراهم کند، از خاموش شدن بیش از حد جلوگیری کند، و اطمینان حاصل کند که ترانسفورماتور قدرت ۳ فاز ۲۵۰۰kva ۳۵ تا ۰.۴kv می‌تواند به صورت موازی بدون جریان در گردش کار کند، در نتیجه عملکرد ایمن، اقتصادی و پایدار ترانسفورماتورها را تضمین می‌کند.

کارگاه

تجهیزات

تست کنید
