ترانسفورماتور برق خارجی 10 Mva 33 تا 6.6 Kv

Wenzhou Xifa Electric Power Equipment Co., Ltd. شرکتی است که می تواند ترانسفورماتور را به کل جهان عرضه کند. ترانسفورماتور قدرت در فضای باز 10 mva 33 تا 6.6 kv انتقال و توزیع برق کارآمد و قابل اعتماد را ارائه می دهد. به لطف عملکرد ایمن و قابل اعتماد، سهولت نصب و کارکرد، و ویژگی عدم نیاز به تعمیر و نگهداری دقیق. این یک انتخاب ایده آل برای شرکت ها و معدن است که به منبع تغذیه مطمئن و پایدار نیاز دارند. طراحی این ترانسفورماتور برق در فضای باز 10 mva 33 تا 6.6 kv برای دماهای بالا و شرایط آب و هوایی شدید مناسب است و منبع تغذیه پایدار را حتی در محیط های سخت تضمین می کند.

ارسال استعلام

توضیحات محصول

ترانسفورماتور قدرت در فضای باز 10 mva 33 تا 6.6 kv با ظرفیت 10 mva و محدوده ولتاژ 33 تا 6.6 kv، نوعی ترانسفورماتور قدرت در فضای باز است. ولتاژ نامی آن 10 mva است که سمت ولتاژ بالا 33 کیلو ولت و سمت ولتاژ پایین 6.6 کیلو ولت است. این یک تجهیزات اصلی ترانسفورماتور با اندازه متوسط برای شرکت‌های صنعتی و معدنی و همچنین پارک‌های صنعتی است و کاملاً با استانداردهای IEC مطابقت دارد. ترانسفورماتور قدرت در فضای باز 10 mva 33 تا 6.6 kv عمدتاً از سه قسمت سیم پیچ، هسته آهنی و روغن عایق تشکیل شده است.

سیم پیچ ها بخش الکتریکی ترانسفورماتور هستند. به طور کلی با سیم پیچ مسطح مسطح عایق شده یا سیم مسی گرد بر روی قالب سیم پیچی ساخته می شود. سیم پیچ ها بر روی ستون هسته آهنی ترانسفورماتور قدرت در فضای باز 10 mva 33 تا 6.6 kv نصب می شوند. سیم‌پیچ‌های ولتاژ پایین در لایه داخلی قرار دارند و سیم‌پیچ‌های ولتاژ بالا خارج از سیم‌پیچ ولتاژ پایین نصب می‌شوند. بین سیم‌پیچ‌های ولتاژ پایین و هسته آهنی، و بین سیم‌پیچ‌های ولتاژ بالا و سیم‌پیچ‌های ولتاژ پایین، از مواد عایق برای ساختن آستین‌هایی برای جداسازی آنها استفاده می‌شود تا عایق‌سازی حاصل شود.

هسته آهنی قسمت اصلی مسیر مغناطیسی ترانسفورماتور قدرت در فضای باز 10 mva 33 تا 6.6 kv است. معمولاً با انباشتن سیلیکون حاوی ورق های فولادی سیلیکونی نورد گرم یا سرد با ضخامت 0.35 یا 0.5 میلی متر و پوشش داده شده با رنگ عایق ساخته می شود. هسته آهنی به دو قسمت تقسیم می شود: ستون هسته آهنی و یوغ. ستون هسته آهنی مجهز به سیم پیچ است و از یوغ برای بستن مدار مغناطیسی استفاده می شود. اشکال اصلی ساختار هسته آهنی شامل نوع قلب و نوع پوسته است.

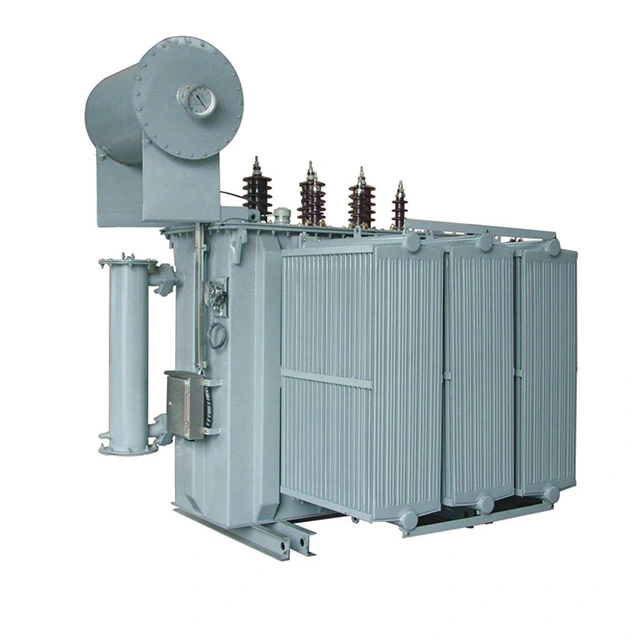

Outdoor Power Transformer 10 Mva 33 To 6 6 Kv

پارامتر فنی:

نام محصول	ترانسفورماتور قدرت در فضای باز 10 mva 33 تا 6.6 kv
سیستم فاز	3 فاز
ولتاژ نامی اولیه	33 کیلو ولت
ولتاژ نامی ثانویه	6.6 کیلو ولت
گروه برداری	Dyn11
نوع خنک کننده	ONAN / ONAF
مواد سیم پیچ	مس
امپدانس اتصال کوتاه	8%
تلفات بدون بار	≤ 10 کیلو وات
از دست دادن بار	≤ 52 کیلو وات
نوع نصب	کف نصب شده در فضای باز
استاندارد اجرایی	IEC 60076

اشکال مختلف نصب ترانسفورماتور برق در فضای باز 10 mva 33 تا 6.6 kv چیست؟

در مهندسی قدرت، نصب ترانسفورماتورهای فضای باز عمدتاً به دو شکل تشکیل می شود: نصب روی قطب و نصب روی زمین. مهم نیست که کدام روش اتخاذ می شود، ایمنی همیشه حرف اول را می زند. در برجسته ترین مکان اطراف ترانسفورماتور، یک علامت هشدار آشکار باید آویزان شود تا به عابران یادآوری کند که نزدیک نشوند.

برای ترانسفورماتور قدرت در فضای باز 10 mva 33 تا 6.6 kv که روی زمین نصب شده است، باید یک حصار محافظ با ارتفاع کمتر از 1.7 متر در اطراف آن افزوده شود و بین نرده و سکوی ترانسفورماتور فضای عملیاتی ایمن کافی وجود داشته باشد.

برای نصب بر روی تیرها یا دکل‌ها، لازم است که همه سیم‌های فشار قوی و پایین باید از هادی‌های عایق استفاده کنند و در قسمت ولتاژ پایین نیز می‌توان از شینه‌های خالی استفاده کرد. تمام قطعات آهنی مورد استفاده باید گالوانیزه شوند تا از زنگ زدگی و خوردگی جلوگیری شود.

اگر نصب روی زمین انجام شود، ارتفاع پایه معمولاً در حدود 500 میلی متر تنظیم می شود. این پایه معمولاً با استفاده از آجر یا بتن ریخته شده ساخته می شود و سپس سطح با ملات سیمان 1:2 صاف می شود. فولاد مسطح یا فولاد کانالی باید روی سطح گذاشته شود تا به عنوان مسیر حرکت ترانسفورماتور عمل کند.

در حین نصب، اطمینان از تراز بودن مسیر و مطابقت کامل گیج ترانسفورماتور با گیج چرخ ترانسفورماتور برای اطمینان از عملکرد پایدار ضروری است.
