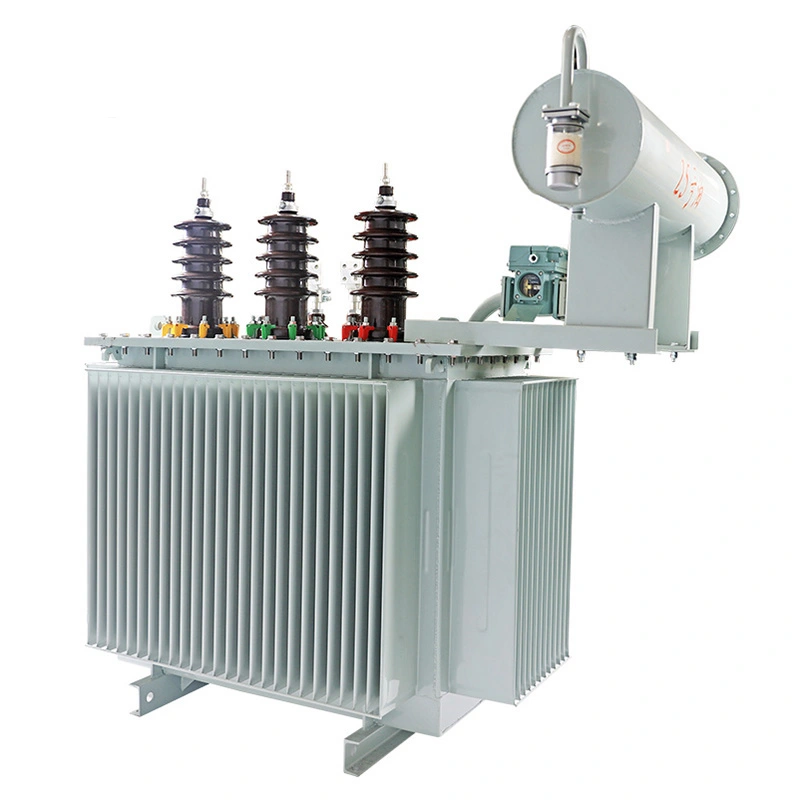

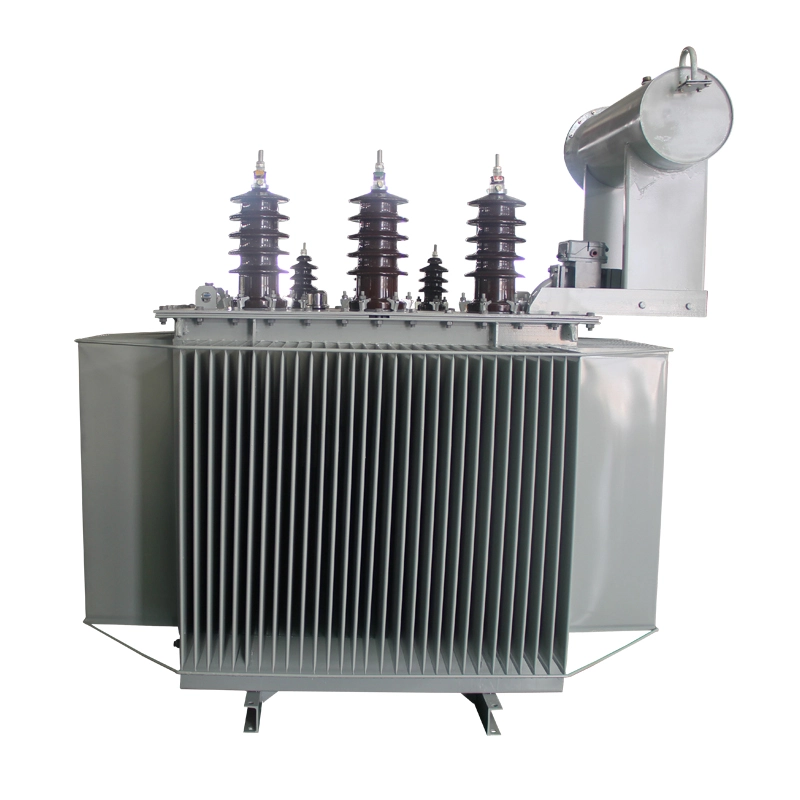

ترانسفورماتور برق سه فاز S11 35kv 1000kva بر روی بار

ترانسفورماتور قدرت بار سه فاز s11 35kv 1000kva با استانداردهای استانداردهای IEC و GB مطابقت دارد. این محصول دارای محدوده تنظیم ولتاژ بدون بار 35±3*2.5% کیلوولت و 38.5±3*2.5% کیلوولت می باشد. می توان آن را به صورت دستی، الکتریکی یا خودکار در محدوده تنظیم ولتاژ با استفاده از یک کلید تنظیم کننده ولتاژ بدون بار در سمت اولیه تنظیم کرد تا از پایداری ولتاژ خروجی اطمینان حاصل شود. برای ترانسفورماتورهای بالای 6300 کیلوولت آمپر در سطح 35 کیلوولت، استفاده از مخازن روغن صفحه تا شده به طور قابل توجهی استحکام مکانیکی مخزن روغن را افزایش می دهد، جوش ها را کاهش می دهد، کیفیت ظاهری ترانسفورماتور را بهبود می بخشد و مزایای اقتصادی خوبی دارد.

پارامتر فنی:

ویژگی ها:

1. مصرف انرژی کم است و اثر صرفه جویی در انرژی قابل توجه است. قابل توجه است که تلفات بدون بار به طور قابل توجهی کاهش یافته است و به طور متوسط ​​حدود 25٪ کمتر از استاندارد ملی GB/T6451 است.

2. هسته از ورق های فولادی سیلیکونی نورد سرد با کیفیت بالا ساخته شده است. خط برش متقاطع پیشرفته داخلی تضمین می کند که فرزهای برش کمتر از 0.02 میلی متر باشند. کل فرآیند دارای اتصالات مخروطی کامل، بدون مشت زدن، و بدون همپوشانی یوغ ها است. ستون های اصلی روی هم چیده شده و به هم چسبیده اند و یک کل فشرده، مسطح و جامد را تشکیل می دهند. این به طور موثری از دست دادن بدون بار، جریان بدون بار و نویز ترانسفورماتور را کاهش می دهد.

3. سیم‌پیچ‌های سه فاز s11 35kv 1000kva روی بار ترانسفورماتور قدرت از مس بدون اکسیژن با خلوص بالا ساخته شده‌اند که به طور موثری تلفات مس را کاهش می‌دهد. گوشه های لنت های سیم پیچ و میله های نگهدارنده گرد هستند و در نتیجه میدان الکتریکی یکنواخت و قابلیت اطمینان افزایش می یابد. تکیه گاه سیم پیچ داخلی برای افزایش پایداری آن و جلوگیری از ناپایداری و تغییر شکل تقویت می شود.

4. دیواره مخزن از یک تکه ورق فولادی ساخته شده است. توسط یک دستگاه پرس بزرگ به یک ساختار راه راه تبدیل می شود که تعداد جوش ها را کاهش می دهد، استحکام مکانیکی را افزایش می دهد، ناحیه جذب گرما را گسترش می دهد، اثر اتلاف گرما را بهبود می بخشد و در عین حال، دیواره مخزن راه راه از انعکاس مسطح امواج صوتی جلوگیری می کند و در نتیجه نویز را کاهش می دهد. ترانسفورماتور سه فاز s11 35kv 1000kva روی بار به طور کلی زیبا و ساده است.

5. مخزن روغن از نوع کپسولی پذیرفته شده است که به طور موثر روند پیری روغن ترانسفورماتور را کند می کند. نشانگر سطح روغن نوع نشانگر می تواند از وقوع سطح کاذب روغن جلوگیری کند و مشکل پیری روغن ترانسفورماتور ناشی از نور را حل کند. رله گاز با دستگاه جمع آوری گاز برای نگهداری و بهره برداری مناسب است.

6. پردازش ویژه روی قسمت آب بندی سه فاز s11 35kv 1000kva روی مخزن روغن ترانسفورماتور قدرت بار انجام می شود و کل بدنه مخزن با رنگ پاشیده می شود تا گوشه های تیز، سوراخ ها و سرباره جوشکاری که در حین پردازش ایجاد می شود حذف شود و چسبندگی رنگ افزایش یابد.

کارگاه

تجهیزات

تست کنید
